辐射管

发布时间:2021-09-15 22:23:24人气:

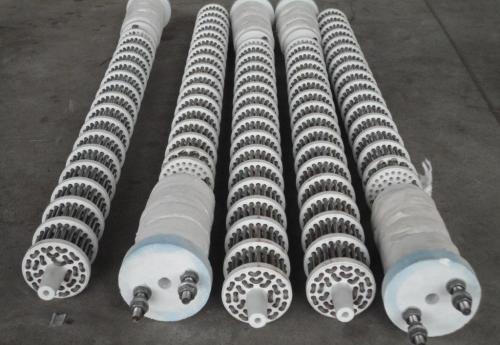

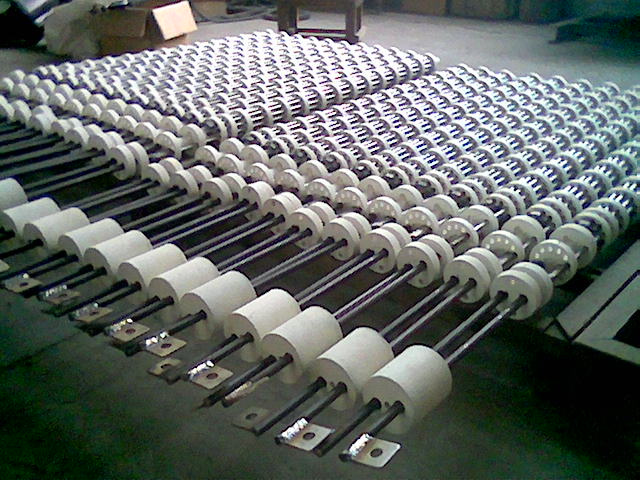

       辐射管向排列端部焊接的电阻丝和陶瓷支撑架组成,内芯与外保护套管之间无屏蔽,散热好。额定工作温度1000度的电热辐射管,电阻丝的材质为Cr20Ni80或0Cr21Al6Nb,表面工作温度可达1200度,用此材质电热辐射管的工作温度可达1000度,支撑架是高铝陶瓷件。外保护套管是冷拔无缝薄壁耐热钢管,材质是1Cr25Ni20Si2或1Cr25Ni35Si2,该材料高温抗氧化性能良好,高温蠕变强度较高,具有一定的抗渗碳性能,该辐射管设计与选材安全系数较大。

    额定工作温度1200度的电热辐射管,电阻丝的材质为0Cr27Al7Mo2,表面工作温度可达1400度,用此材质电热辐射管短时的工作温度为1250度,支撑架是钢玉瓷件。外保护套管是冷拔无缝薄壁耐热钢管,材质是Fe-Ni-Cr-Al-Re合金,该材料具有较高的抗氧化能力,在氧化气氛中1300度可长期工作,1360度短期抗氧化。适用于在高温低氧分压及含S、C环境工作。
    本厂研制生产的电热辐射管除为国内各热处理设备厂家配套外,也可以为用户研究设计制造非标准产品的加热器,根据使用场合的情况可分为:耐热钢无缝管、板材圈焊管、离心铸造管和非金属套管等。
高温电热辐射管特点:
1、选用优质原材料生产的无缝冷拔耐热钢管(温度为1200度)制造
2、内芯采用电阻丝U型轴向排列端部焊接方式
3、电阻丝与陶瓷架基本上无屏蔽,电阻丝与炉膛温差小
4、工作温度1000度或1200度
5、本公司生产的辐射管的优点是选用无缝冷拔、薄壁耐热钢管(1Cr25Ni20Si2或0Cr25Ni20Si2),其产品的热辐射比同类产品高10%
6、使用8000h以上

在生产过程中,我厂严格把如下几道关

(1)电热材料关
要求电热丝的耐热程度高;材料无杂质,不偏析,抗氧化能力强;在使用过程中,不变形,不击穿,无漏洞现象。

牌号

Cr

Ni

AL

Mn

P

S

C

Fe

Cr20Ni80

20~23

余量

≤0.5

≤0.6

≤0.02

≤0.02

≤0.08

≤1.0

0Cr25AL5

23~26

≤0.06

4~7

≤0.07

≤0.02

≤0.02

≤0.06

余量

0Cr21AL6Nb

21~23

≤0.06

5~7

≤0.07

≤0.02

≤0.02

≤0.05

余量

0Cr27AL7Mo2

26~28

≤0.06

5~7

≤0.02

≤0.02

≤0.02

≤0.05

余量

(2)耐火材料关

要求耐火材料为刚玉质,在辐射管工作的过程中,有较高的高温强度和高温绝缘能力,不碎裂,不漏电。

性能

指标

耐火度℃

1650

体积密度g/cm3

2.8-3.0

显气孔率/%

15-18

热膨胀/%

0.6-0.8

热震稳定性℃/水冷却

80

(3)保护外罩关

我厂采用的OCr25Ni20Si2外罩在局部发热时,管体变形微小,对发热元件及炉内工作环境没有影响;耐热能力强,正常使用时间为6000~10000小时。

钢号

C

Si

Mn

P

S

Cr

Ni

1Cr25Ni20Si2



1.5-2.5

≤1.5

≤0.03

≤0.03

≥24.0

≥18.4

(4)制作工艺关

电热丝调直过程中,无裂纹;焊接过程中,焊肉饱满平整,无过热偏析及虚焊现象。

经过大量客户使用后证实,在正常的工作温度和负荷下,本厂生产的电热辐射管在多种炉体中,使用时间均大于8000小时。本厂欢迎各界人士莅临指导,愿与业内同仁共同探讨,共同进步。

辐射管有下面几个优点

(1)可以保证炉内气氛的可控性;

(2)温度控制、安装和维修较方便,易于密封;

(3)由于炉内无马弗罐,扩大了炉膛容积,提高了生产能力;

(4)加热能力强,效率高;

(5)节约了耐热钢材。

产品使用及保养

一、使用

(1)禁止长时间超温、超负荷使用;

(2)炉温高温400℃时,不得急速冷却;

(3)装料和出料时切勿触及辐射管;

(4)炉子在工作时,经常注意控制盘上的红绿灯是否正常,保温时经一段时间红绿灯 要交换一次,以免因控制开关失灵而烧毁辐射管;

(5)随时注意仪表的工作情况,发现炉温与仪表指示不正常时必须及时分析处理;

(6)超过100KW容量的炉子,每个加热区最好装有检查用的电流表,三厢高温电炉每相都应安装电流表。

二、保养

(1)使用三至四个月后,抽出辐射管,倒出辐射管管内的灰尘,把辐射管180°翻身使用;

(2)注意标明辐射管的正负极,三至四个月交换一次正负极;

(3)抽出辐射管后,拆卸接线柱时,应小心,切勿撞击和敲击引出棒;

(4)引出接线夹的螺栓容易发生氧化松动,应该定期检查并拧紧。

常见过程排除方法

序号

故障现象

产生原因

排除方法

1

元件短路

1、电阻丝与钢管接触

1、电阻丝应退火,并绕紧扎好

2、电阻丝在2根芯管之间过渡不当

2、采用合理的过渡方式

3、耐热芯管或瓷盘断裂

3、选好材料并注意不使其断裂

4、氧化皮掉落管底过多

4、在管底安放耐火砖

/

5、材料尺寸控制范围之内

2

芯管或瓷管断裂

1、耐热瓷件质量不好

1、注意瓷件质量

2、气焊时火焰接触瓷件

2、避免火焰接触瓷件
